Điện chạy ào ào trong mạch, mạnh mẽ và tiềm ẩn nhiều điều. Nhưng để dòng điện ấy phục vụ đúng mục đích, không gây hại hay lãng phí, chúng ta cần những "người quản lý" tài ba. Và đó chính là lúc linh kiện nhỏ bé nhưng cực kỳ quan trọng mang tên điện trở bước vào cuộc chơi. Bạn hình dung nó giống như một cái van điều chỉnh dòng nước chảy qua ống vậy đó, hoặc đơn giản hơn là một "chướng ngại vật" có chủ đích trên con đường đi của các electron. Nhưng làm sao một mảnh vật liệu bé tí lại có thể làm được điều kỳ diệu ấy? Nó hoạt động theo nguyên lý nào và có bao nhiêu "khuôn mặt" khác nhau? Hãy cùng nhau vén màn bí ẩn về linh kiện nền tảng này nhé!
Điện trở là gì Hiểu từ A đến Z
Trong thế giới điện tử đầy màu sắc, có một anh bạn cực kỳ cơ bản nhưng lại đóng vai trò không thể thiếu, đó chính là điện trở. Hãy hình dung dòng điện như dòng nước chảy trong ống. Điện trở lúc này giống như một chỗ thắt lại hay một cái van, nó làm chậm hoặc cản trở dòng chảy đó.
Nói một cách "chuẩn chỉ" hơn, điện trở là một linh kiện điện tử thụ động. "Thụ động" nghĩa là nó không cần nguồn năng lượng bên ngoài để hoạt động và cũng không tạo ra năng lượng. Nhiệm vụ chính của nó là tạo ra một sự cản trở nhất định cho dòng điện khi đi qua.
Bên cạnh vai trò là một linh kiện, điện trở còn là một đại lượng vật lý đặc trưng cho khả năng cản trở dòng điện của một vật liệu hay một đoạn mạch. Vật liệu nào cản trở dòng điện càng nhiều thì có điện trở càng lớn.
Mối quan hệ Vàng Định luật Ohm
Để hiểu điện trở hoạt động ra sao trong mạch, chúng ta phải nhắc đến một "người khổng lồ" trong ngành điện: nhà vật lý người Đức Georg Simon Ohm. Ông đã tìm ra mối liên hệ cực kỳ quan trọng giữa điện áp, dòng điện và điện trở, được gọi là Định luật Ohm.
Định luật này nói rằng: Điện áp (U) đặt vào hai đầu một điện trở tỷ lệ thuận với dòng điện (I) chạy qua nó, và tỷ lệ nghịch với điện trở (R) của nó.
Nghe có vẻ hơi hàn lâm đúng không? Đơn giản hơn, ta có công thức "vàng":
U = I * R
Từ công thức này, chúng ta có thể dễ dàng suy ra:
- R = U / I (Điện trở bằng Điện áp chia cho Dòng điện)
- I = U / R (Dòng điện bằng Điện áp chia cho Điện trở)
Công thức R = U / I chính là cách chúng ta tính toán giá trị điện trở nếu biết điện áp và dòng điện. Nó cho thấy, với một điện áp nhất định, điện trở càng lớn thì dòng điện đi qua càng nhỏ, và ngược lại.
Đơn vị đo Điện trở Đọc sao cho đúng
Điện trở được đo bằng đơn vị là Ohm, ký hiệu là chữ Hy Lạp Ω (Omega). Đơn vị này được đặt tên để vinh danh Georg Simon Ohm.
Một Ohm (1 Ω) là giá trị điện trở mà khi có điện áp 1 Volt (V) đặt vào hai đầu, sẽ có dòng điện 1 Ampe (A) chạy qua.
Trong thực tế, giá trị điện trở có thể rất lớn hoặc rất nhỏ, nên người ta thường dùng các bội số của Ohm:
- kiloohm (kΩ): 1 kΩ = 1.000 Ω
- megaohm (MΩ): 1 MΩ = 1.000.000 Ω
Khi thấy một điện trở ghi 4.7kΩ, bạn hiểu ngay đó là 4.700 Ω. Còn nếu là 10MΩ, tức là 10.000.000 Ω. Việc nắm vững các đơn vị này giúp bạn đọc và hiểu các sơ đồ mạch điện dễ dàng hơn rất nhiều.
Giải mã Điện trở: Nhìn sao cho đúng
Okay, giờ bạn đã biết điện trở là gì và nó làm nhiệm vụ cản trở dòng điện ra sao rồi đúng không? Nhưng khi cầm một "em" điện trở nhỏ xíu trên tay, làm sao bạn biết chính xác giá trị của nó là bao nhiêu Ohm? Hay trong hàng tá loại điện trở khác nhau, loại nào phù hợp với mạch điện bạn đang làm? Giống như việc phân biệt các loại ốc vít trong hộp đồ nghề vậy, mỗi loại điện trở có "dấu hiệu nhận biết" riêng và được sinh ra để làm những công việc khác nhau. Làm thế nào để "đọc vị" được chúng, từ những vạch màu bí ẩn cho đến các ký hiệu đặc biệt? Và tại sao lại có nhiều loại điện trở đến thế?
Đọc Giá Trị Điện Trở Đơn Giản
Mỗi con điện trở bé nhỏ trong mạch điện đều mang trên mình "chứng minh thư" riêng, cho biết giá trị cản trở dòng điện của nó là bao nhiêu. Để đọc được "chứng minh thư" này, dân điện tử có hai cách chính: nhìn mã màu sặc sỡ hoặc đọc thẳng ký hiệu trên thân.
Giải mã Vòng Màu Thần Kỳ
Đây là cách phổ biến nhất, đặc biệt với các loại điện trở công suất nhỏ. Giá trị được thể hiện qua các vạch màu quấn quanh thân điện trở. Tùy loại mà có 4, 5 hoặc 6 vạch.
-
Hệ thống 4 vạch: Phổ biến nhất. Vạch 1 và 2 là chữ số đầu tiên của giá trị. Vạch 3 là số nhân (số mũ của 10). Vạch 4 là sai số (dung sai), cho biết giá trị thực tế có thể chênh lệch bao nhiêu phần trăm so với giá trị danh định. Vạch sai số thường cách xa các vạch còn lại hoặc có độ dày khác biệt để dễ nhận biết đâu là điểm bắt đầu.
- Ví dụ: Vạch Nâu (1) – Đen (0) – Đỏ (x100) – Vàng Kim (±5%). Giá trị là 10 x 100 Ohm = 1000 Ohm hay 1 kOhm, sai số ±5%.
-
Hệ thống 5 vạch: Thường dùng cho điện trở chính xác hơn. Vạch 1, 2 và 3 là ba chữ số đầu tiên. Vạch 4 là số nhân. Vạch 5 là sai số.
- Ví dụ: Vạch Đỏ (2) – Tím (7) – Đen (0) – Nâu (x10) – Đỏ (±2%). Giá trị là 270 x 10 Ohm = 2700 Ohm hay 2.7 kOhm, sai số ±2%.
-
Hệ thống 6 vạch: Ít gặp hơn. Giống 5 vạch nhưng thêm vạch thứ 6 chỉ hệ số nhiệt độ, cho biết giá trị điện trở thay đổi thế nào khi nhiệt độ môi trường thay đổi.

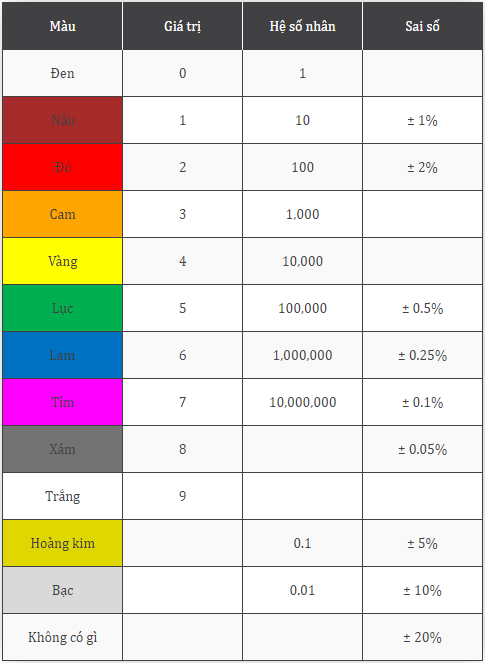

Để đọc mã màu, bạn cần nhớ bảng quy đổi màu sắc sang chữ số, số nhân và sai số. Mỗi màu ứng với một con số từ 0 đến 9, và các màu đặc biệt như Vàng Kim, Bạc, Nâu, Đỏ… dùng cho số nhân và sai số.
Đọc Ký Hiệu Trực Tiếp
Với những con điện trở công suất lớn hơn, thân điện trở thường to hơn và cho phép in trực tiếp giá trị lên đó thay vì dùng mã màu. Cách đọc này đơn giản hơn nhiều.
-
Giá trị thường được in bằng số, kèm theo đơn vị Ohm (Ω), kOhm (kΩ), hoặc MOhm (MΩ). Đôi khi, chữ cái R, K, M còn được dùng để thay thế cho dấu thập phân và chỉ đơn vị.
- R đứng sau số là Ohm (ví dụ: 100R = 100 Ohm).
- K đứng sau số là kOhm (ví dụ: 4K7 = 4.7 kOhm, 10K = 10 kOhm).
- M đứng sau số là MOhm (ví dụ: 2M2 = 2.2 MOhm).
-
Thông tin về công suất (đơn vị Watt – W) và sai số (thường là chữ J, K, M tương ứng với 5%, 10%, 20%) cũng có thể được in kèm.
- Ví dụ: 5W 10RJ có nghĩa là điện trở 10 Ohm, công suất 5 Watt, sai số 5%.
Nắm vững hai cách đọc này giúp bạn dễ dàng nhận diện đúng loại điện trở cần dùng khi làm việc với các mạch điện tử.
Điện trở muôn hình vạn trạng
Tưởng chừng điện trở chỉ là một "cục" cản trở dòng điện đơn giản, nhưng thực tế lại phong phú hơn nhiều. Chúng không chỉ có một loại duy nhất đâu nhé! Tùy vào mục đích sử dụng, yêu cầu về độ chính xác, công suất hay môi trường làm việc mà người ta chia điện trở thành nhiều loại khác nhau. Cơ bản nhất, chúng ta có thể phân biệt điện trở thành hai nhóm lớn: điện trở cố định và điện trở biến đổi (hay còn gọi là biến trở).
Điện trở cố định đúng như tên gọi, có giá trị điện trở không thay đổi sau khi sản xuất. Đây là loại phổ biến nhất, xuất hiện trong hầu hết các mạch điện tử từ đơn giản đến phức tạp. Nhưng ngay cả trong nhóm cố định này, chúng ta cũng có nhiều "họ hàng" khác nhau dựa trên vật liệu cấu tạo:
- Điện trở Carbon: Loại "lão làng" nhất, làm từ hỗn hợp bột carbon và chất kết dính. Ưu điểm là giá rẻ, chịu được xung điện tốt, nhưng độ chính xác không cao và dễ bị ảnh hưởng bởi nhiệt độ. Thường dùng trong các ứng dụng không đòi hỏi độ chính xác khắt khe.
- Điện trở Film: Hiện đại hơn và phổ biến nhất hiện nay. Chúng được tạo ra bằng cách lắng đọng một lớp vật liệu dẫn điện mỏng (carbon film hoặc metal film) lên lõi gốm.
- Carbon Film: Độ chính xác tốt hơn carbon composition, giá hợp lý.
- Metal Film: Chính xác và ổn định hơn nhiều, ít bị ảnh hưởng bởi nhiệt độ. Đây là lựa chọn hàng đầu cho các mạch cần độ tin cậy cao.
- Điện trở Dây Quấn: Được làm bằng cách quấn dây kim loại có điện trở suất cao (như Nichrome) quanh lõi cách điện. Loại này có thể chịu được công suất rất lớn, thường dùng trong các ứng dụng tải nặng hoặc cần điện trở giá trị nhỏ, chính xác. Tuy nhiên, nhược điểm là có điện cảm ký sinh, không phù hợp với mạch tần số cao.
Còn điện trở biến đổi thì sao? Đây là những anh chàng "linh hoạt", cho phép chúng ta thay đổi giá trị điện trở bằng cách điều chỉnh cơ học (xoay, trượt) hoặc các yếu tố khác (ánh sáng, nhiệt độ, điện áp). Biến trở thường có ba chân và hoạt động như một bộ chia điện áp (gọi là potentiometer – chiết áp, ví dụ điển hình là nút chỉnh âm lượng trên loa đài cũ), hoặc có thể dùng hai chân để hoạt động như một điện trở có giá trị thay đổi để khống chế dòng điện (gọi là rheostat).
Ngoài cách phân loại theo giá trị cố định hay thay đổi và vật liệu, người ta còn phân loại điện trở dựa trên công suất tiêu tán và kiểu chân lắp đặt.
- Công suất: Điện trở khi hoạt động sẽ tiêu thụ năng lượng và biến nó thành nhiệt. Công suất danh định (ví dụ: 1/4W, 1/2W, 1W, 5W…) cho biết điện trở có thể chịu được bao nhiêu nhiệt mà không bị hỏng. Điện trở công suất lớn thường có kích thước vật lý to hơn đáng kể để tản nhiệt tốt hơn. Chọn sai công suất có thể khiến điện trở bị nóng chảy hoặc cháy.
- Kiểu chân lắp đặt:
- Chân xuyên lỗ (Through-hole): Có các chân kim loại dài để cắm xuyên qua lỗ trên bo mạch và hàn ở mặt kia. Dễ thao tác bằng tay, thường thấy trong các mạch cũ hoặc khi làm mạch thử nghiệm.
- Dán bề mặt (Surface Mount Device – SMD): Nhỏ gọn hơn nhiều, không có chân xuyên qua mà được hàn trực tiếp lên bề mặt bo mạch. Phổ biến trong các thiết bị điện tử hiện đại do kích thước nhỏ, mật độ linh kiện cao và dễ sản xuất hàng loạt bằng máy.
Hiểu rõ các loại điện trở này giúp bạn chọn đúng "người hùng thầm lặng" cho mạch điện của mình, đảm bảo nó hoạt động ổn định và hiệu quả.
Điện trở trong sách giáo khoa và ngoài đời
Khi mới học về điện, chúng ta thường gặp hình ảnh điện trở như một "người hùng" đơn giản, chỉ làm một nhiệm vụ duy nhất là cản trở dòng điện theo đúng công thức của Định luật Ohm: U = I * R. Tức là, cứ có hiệu điện thế U đặt vào, sẽ có dòng điện I chạy qua, và tỉ lệ U/I luôn bằng R, không thay đổi gì hết. Đây chính là mô hình của một điện trở lý tưởng. Nó hoàn hảo, dễ tính toán và là nền tảng cho mọi phân tích mạch cơ bản.
Nhưng cuộc sống thực tế thì sao? Linh kiện điện tử cũng vậy, chẳng có gì là hoàn hảo cả. Một điện trở thực tế không chỉ có mỗi giá trị R mà chúng ta đọc trên thân nó đâu. Nó còn mang theo "hành lý" là những đặc tính phụ không mong muốn, mà dân kỹ thuật hay gọi là đặc tính phi lý tưởng. Mấy đặc tính này thường nhỏ thôi, nhưng ở một số trường hợp, đặc biệt là khi làm việc với tín hiệu tần số cao, chúng lại "phá bĩnh" đáng kể đấy.
Vậy những "hành lý" phi lý tưởng đó là gì?
Đầu tiên phải kể đến điện cảm ký sinh. Tưởng tượng sợi dây dẫn hay cuộn dây bên trong điện trở, nó đâu chỉ có mỗi trở kháng thuần R. Cấu tạo vật lý của nó vô tình tạo ra một chút điện cảm L rất nhỏ. Ở tần số thấp, điện cảm này gần như không ảnh hưởng. Nhưng khi tần số tín hiệu tăng cao, trở kháng của cuộn cảm (Zl = 2 * pi * f * L) cũng tăng theo, khiến tổng trở của điện trở không còn chỉ là R nữa mà phức tạp hơn nhiều.
Tiếp theo là điện dung ký sinh. Giữa các chân linh kiện, giữa các vòng dây quấn, hay giữa các lớp vật liệu trong điện trở, luôn tồn tại một khoảng cách và chất cách điện. Điều này lại vô tình tạo ra một chút điện dung C rất nhỏ, giống như một tụ điện tí hon vậy. Tương tự điện cảm, điện dung này cũng "quậy" khi gặp tần số cao. Trở kháng của tụ điện (Zc = 1 / (2 * pi * f * C)) sẽ giảm khi tần số tăng. Kết quả là ở tần số rất cao, điện trở thực tế có thể hoạt động gần giống như một đoạn dây dẫn hơn là một cái cản trở!
Rồi còn có nhiễu. Ngay cả khi không có tín hiệu gì cả, một điện trở vẫn tự tạo ra một loại nhiễu gọi là nhiễu nhiệt (hay nhiễu Johnson-Nyquist). Cái này là do các electron trong vật liệu điện trở chuyển động hỗn loạn vì nhiệt độ. Nhiễu này không thể loại bỏ hoàn toàn, nó luôn tồn tại và làm "bẩn" tín hiệu, đặc biệt quan trọng trong các mạch khuếch đại tín hiệu yếu. Nhiễu nhiệt tăng khi giá trị điện trở lớn hơn và nhiệt độ cao hơn.
Cuối cùng là sự phụ thuộc vào nhiệt độ. Giá trị điện trở R mà bạn thấy trên nhãn là ở nhiệt độ phòng (thường là 25 độ C). Nhưng khi điện trở hoạt động, nó nóng lên do dòng điện chạy qua (hiệu ứng Joule). Nhiệt độ thay đổi làm thay đổi cấu trúc vật liệu, dẫn đến giá trị R cũng thay đổi theo. Mức độ thay đổi này được đặc trưng bởi hệ số nhiệt điện trở (Temperature Coefficient of Resistance – TCR). Với một số ứng dụng cần độ chính xác cao hoặc hoạt động trong môi trường nhiệt độ khắc nghiệt, sự thay đổi R theo nhiệt độ là một vấn đề cần tính đến.
Tóm lại, điện trở lý tưởng là một mô hình đơn giản để chúng ta dễ bề tính toán ban đầu. Còn điện trở thực tế thì phức tạp hơn một chút, mang theo những "tật xấu" như điện cảm, điện dung ký sinh, nhiễu và sự nhạy cảm với nhiệt độ. Hiểu được những đặc tính phi lý tưởng này giúp chúng ta lựa chọn đúng loại điện trở cho từng ứng dụng cụ thể, đặc biệt là trong các mạch đòi hỏi hiệu suất cao ở tần số lớn hoặc độ chính xác tuyệt đối.
Điện Trở Hoạt Động Ra Sao Trong Mạch?
Okay, giờ mình đã biết điện trở là gì và trông nó ra sao rồi. Nhưng khi "nhập cuộc" vào một mạch điện thật sự, chúng không chỉ đứng một mình đâu nhé. Chúng thường bắt tay nhau theo kiểu nối tiếp hoặc song song, và cách chúng bắt tay này quyết định dòng điện sẽ đi như thế nào. Tưởng tượng như dòng nước chảy qua các đoạn ống hẹp mắc nối tiếp hay song song vậy đó! Hơn nữa, khi dòng điện chạy qua, điện trở không chỉ cản trở mà còn "tiêu thụ" năng lượng, biến nó thành nhiệt – giống hệt bóng đèn sợi đốt sáng lên và nóng ran vậy. Vậy, làm thế nào để tính toán được sự "bắt tay" này và đảm bảo điện trở không bị "quá sức" mà cháy khét? Và tại sao, dù chỉ là một linh kiện nhỏ bé, điện trở lại có mặt ở khắp mọi nơi, từ chiếc điều khiển TV đến những cỗ máy phức tạp nhất?

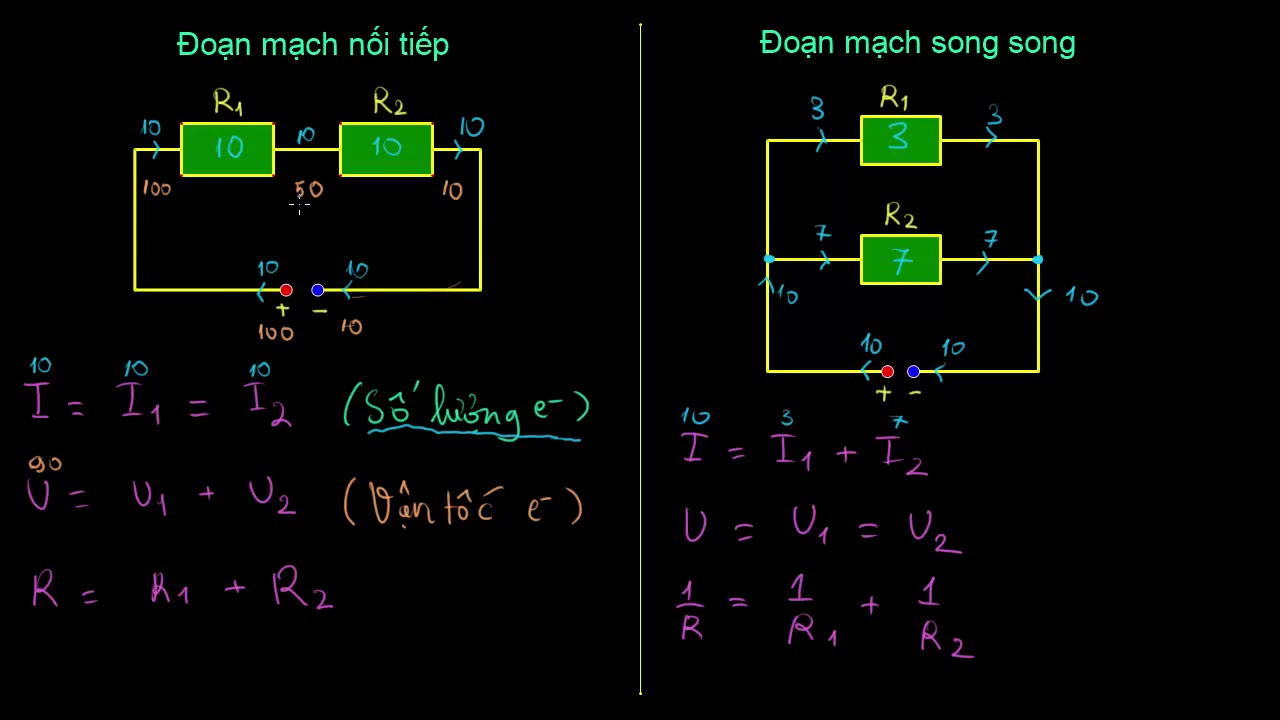

Ghép nối tiếp song song và cách tính nhanh
Trong thế giới mạch điện, hiếm khi bạn thấy một anh chàng điện trở đứng một mình lẻ loi. Thông thường, chúng sẽ "bắt tay" nhau theo những cách nhất định để cùng làm nhiệm vụ. Hai kiểu kết nối cơ bản và phổ biến nhất chính là nối tiếp và song song. Nắm vững cách tính toán khi chúng được ghép lại là bước đầu tiên và cực kỳ quan trọng để "giải mã" bất kỳ mạch điện phức tạp nào.
Khi các điện trở được xếp thành một hàng dài, cái này nối đuôi cái kia, chúng ta gọi đó là mắc nối tiếp. Tưởng tượng dòng điện như dòng nước chảy qua một đường ống có nhiều đoạn hẹp liên tiếp. Mỗi đoạn hẹp là một "trở ngại" (điện trở). Tổng trở ngại của cả đường ống sẽ bằng tổng trở ngại của từng đoạn cộng lại. Công thức tính điện trở tương đương (điện trở "đại diện" cho cả nhóm) trong trường hợp nối tiếp cực kỳ đơn giản: bạn chỉ việc cộng thẳng giá trị của tất cả các điện trở lại với nhau.
Nếu có các điện trở \(R_1, R_2, R_3, … R_n\) mắc nối tiếp, thì điện trở tương đương \(R_{tđ}\) sẽ là:
\(R_{tđ} = R_1 + R_2 + R_3 + … + R_n\)
Khác với nối tiếp, khi các điện trở được mắc song song, chúng sẽ "đứng ngang hàng" với nhau, cùng nối vào hai điểm chung trong mạch. Lúc này, dòng điện khi đến điểm chung sẽ có nhiều "lối đi" để lựa chọn, mỗi lối đi là một điện trở. Càng nhiều lối đi (càng nhiều điện trở mắc song song), dòng điện tổng thể đi qua càng dễ dàng hơn. Điều này có nghĩa là điện trở tương đương của nhóm mắc song song sẽ nhỏ hơn giá trị của bất kỳ điện trở thành phần nào.
Công thức tính điện trở tương đương cho trường hợp song song hơi khác một chút, nó liên quan đến nghịch đảo:
\(\frac{1}{R_{tđ}} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3} + … + \frac{1}{R_n}\)
Nghe có vẻ hơi lằng nhằng đúng không? Nhưng đừng lo, với trường hợp phổ biến nhất là chỉ có hai điện trở \(R_1\) và \(R_2\) mắc song song, chúng ta có một công thức "tính nhanh" rất tiện lợi:
\(R_{tđ} = \frac{R_1 \times R_2}{R_1 + R_2}\)
Việc quy đổi một nhóm điện trở nối tiếp hay song song về một điện trở tương đương duy nhất giúp mạch điện trở nên gọn gàng hơn rất nhiều, từ đó việc áp dụng Định luật Ohm hay các định luật khác để tính toán dòng điện, điện áp trong mạch trở nên dễ dàng hơn bao giờ hết. Đây chính là nền tảng cơ bản mà bất kỳ ai muốn làm việc với mạch điện đều cần nằm lòng.
Điện trở nóng lên thế nào và chọn loại nào cho đúng
Khi dòng điện chạy qua điện trở, không phải toàn bộ năng lượng điện đều được "sử dụng" một cách "có ích" theo nghĩa truyền thống. Một phần đáng kể năng lượng này sẽ bị chuyển hóa thành nhiệt. Hiện tượng này được gọi là hiệu ứng Joule, và nó chính là lý do vì sao bóng đèn sợi đốt lại sáng (dây tóc nóng đỏ lên) hay bếp điện lại nóng. Với điện trở, nhiệt lượng tỏa ra là điều không thể tránh khỏi.
Năng lượng điện mà điện trở "tiêu thụ" và biến thành nhiệt trong một đơn vị thời gian chính là công suất tiêu thụ của nó. Chúng ta có thể tính toán công suất này bằng những công thức quen thuộc từ Định luật Ohm, nhưng biến đổi một chút:
- P = U * I (Công suất bằng Hiệu điện thế nhân Cường độ dòng điện)
- P = I² * R (Công suất bằng Bình phương Cường độ dòng điện nhân Điện trở)
- P = U² / R (Công suất bằng Bình phương Hiệu điện thế chia Điện trở)
Trong đó, P là công suất tính bằng Watt (W), U là hiệu điện thế đặt vào điện trở (Volt – V), I là cường độ dòng điện chạy qua điện trở (Ampere – A), và R là giá trị điện trở (Ohm – Ω). Công thức P = I² * R thường được dùng nhiều nhất khi nói về công suất tiêu thụ của điện trở, nó cho thấy rõ ràng rằng nhiệt lượng tỏa ra phụ thuộc trực tiếp vào giá trị điện trở và bình phương dòng điện.
Việc điện trở nóng lên là bình thường, nhưng nó chỉ được phép nóng đến một giới hạn nhất định. Mỗi loại điện trở đều có một thông số gọi là công suất danh định. Đây là mức công suất tối đa mà điện trở có thể chịu đựng và tản nhiệt ra môi trường một cách an toàn, mà không bị hỏng hay thay đổi giá trị quá nhiều.
Tưởng tượng thế này, một chiếc áo khoác mùa đông (điện trở) chỉ có thể giữ ấm (tản nhiệt) cho bạn trong một mức lạnh nhất định (công suất danh định). Nếu trời quá lạnh (công suất tiêu thụ quá lớn), áo sẽ không đủ sức và bạn sẽ bị cóng (điện trở bị quá nhiệt).
Nếu công suất thực tế mà điện trở phải chịu trong mạch vượt quá công suất danh định của nó, chuyện gì sẽ xảy ra? Điện trở sẽ nóng lên rất nhanh, vượt quá nhiệt độ cho phép. Điều này có thể dẫn đến:
- Thay đổi giá trị điện trở: Nhiệt độ cao làm vật liệu điện trở giãn nở hoặc biến đổi cấu trúc, khiến giá trị R không còn chính xác như ban đầu.
- Hỏng hóc vĩnh viễn: Lớp vật liệu điện trở có thể bị cháy, đứt, hoặc biến dạng nghiêm trọng, làm điện trở bị hỏng hoàn toàn (thường là đứt mạch).
- Nguy cơ cháy nổ: Trong trường hợp quá tải nặng, điện trở có thể bốc khói, phát lửa, gây nguy hiểm cho toàn bộ mạch điện và thiết bị xung quanh.
Vì vậy, việc chọn điện trở có công suất danh định phù hợp là cực kỳ quan trọng khi thiết kế mạch điện. Bạn cần tính toán công suất tiêu thụ tối đa mà điện trở đó có thể gặp phải trong điều kiện hoạt động bình thường của mạch. Sau đó, hãy chọn một điện trở có công suất danh định lớn hơn đáng kể so với giá trị tính toán được. Quy tắc "nhân đôi" thường được áp dụng: nếu tính toán ra điện trở cần chịu 0.1W, hãy chọn loại 0.25W hoặc 0.5W để đảm bảo an toàn và độ bền.
Các loại điện trở thông dụng thường có công suất danh định là 1/8W, 1/4W, 1/2W, 1W, 2W… Đối với các ứng dụng cần xử lý dòng điện lớn hoặc hiệu điện thế cao, người ta sử dụng các loại điện trở công suất lớn hơn nhiều, có thể lên tới vài chục hoặc vài trăm Watt, thường có kích thước lớn hơn và được thiết kế đặc biệt để tản nhiệt hiệu quả hơn (ví dụ: có vỏ sứ, gắn tản nhiệt). Chọn đúng "sức chịu đựng" về công suất cho điện trở giúp mạch hoạt động ổn định, bền bỉ và an toàn.

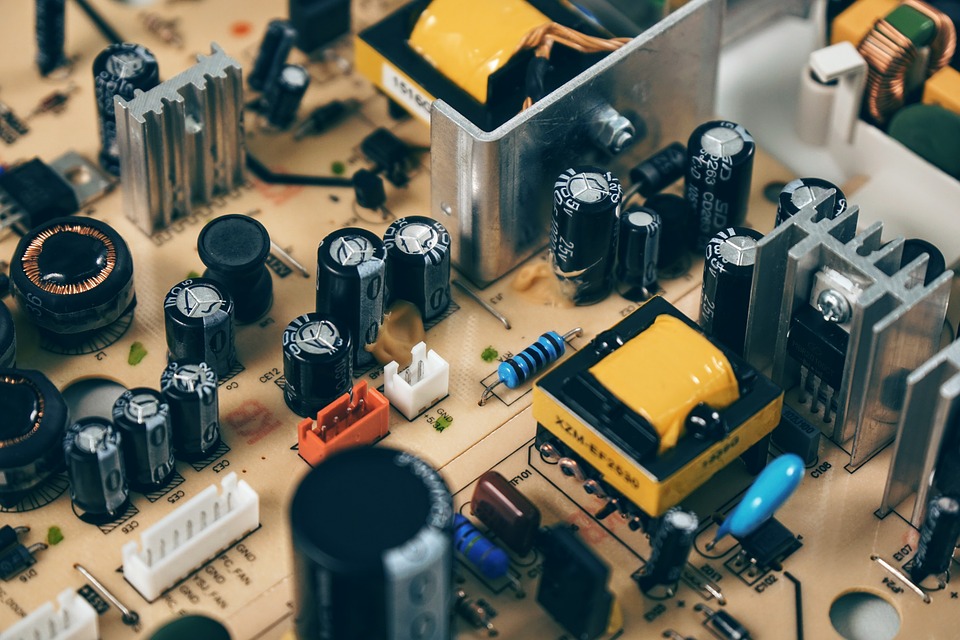

Điện trở giúp mạch hoạt động ra sao
Tưởng tượng mạch điện như một hệ thống đường ống nước, còn dòng điện là nước chảy trong đó. Điện trở chính là những van điều tiết, những đoạn ống nhỏ hẹp hay bất cứ thứ gì cản trở dòng chảy ấy. Nhờ khả năng "làm khó" dòng điện này mà điện trở trở thành linh kiện cực kỳ hữu ích, góp mặt trong hầu hết mọi thiết bị điện tử bạn thấy hàng ngày.
Một trong những vai trò phổ biến nhất của điện trở là khống chế dòng điện. Bạn có bao giờ thắc mắc tại sao khi nối một bóng đèn LED nhỏ vào pin, bạn cần thêm một linh kiện gì đó không? Đó chính là điện trở đấy! LED rất nhạy cảm với dòng điện quá lớn. Nếu không có điện trở "hãm" bớt, dòng điện mạnh sẽ làm cháy LED ngay lập tức. Điện trở đặt nối tiếp với LED sẽ giới hạn dòng chảy qua nó, giúp LED sáng đúng độ sáng mong muốn mà không bị "ngộp".
Không chỉ giới hạn dòng, điện trở còn là bậc thầy trong việc chia điện áp. Hãy nghĩ đến việc bạn có một nguồn pin 9V nhưng lại cần một mức điện áp thấp hơn, ví dụ 3V, để cấp cho một bộ phận nào đó. Chỉ cần mắc hai điện trở nối tiếp nhau và lấy điện áp tại điểm nối giữa chúng, bạn đã tạo ra một "cầu phân áp" rồi. Tỷ lệ giá trị của hai điện trở sẽ quyết định mức điện áp "chia" được là bao nhiêu. Kỹ thuật này cực kỳ hữu ích trong việc tạo ra các mức điện áp tham chiếu hoặc cấp điện áp phù hợp cho các linh kiện khác.
Khi kết hợp với các linh kiện lưu trữ năng lượng như tụ điện (C) hoặc cuộn cảm (L), điện trở (R) tạo nên những bộ đôi "quyền lực". Mạch lọc RC chẳng hạn, có thể giúp loại bỏ những tín hiệu nhiễu không mong muốn hoặc chỉ cho phép một dải tần số nhất định đi qua. Đây là nguyên lý cơ bản trong các bộ lọc âm thanh, mạch xử lý tín hiệu.
Sự kết hợp giữa điện trở và tụ điện còn là trái tim của nhiều mạch tạo dao động hoặc định thời. Tụ điện sẽ nạp và xả qua điện trở theo một tốc độ nhất định, tạo ra sự thay đổi điện áp theo thời gian. Nhờ đặc tính này, chúng ta có thể tạo ra các mạch nhấp nháy đèn LED đơn giản, các bộ định giờ cơ bản, hoặc là một phần của các mạch tạo xung phức tạp hơn.
Cuối cùng, điện trở đóng vai trò then chốt trong việc phân cực cho linh kiện bán dẫn, đặc biệt là transistor. Transistor giống như một công tắc hoặc bộ khuếch đại điện tử, nhưng để nó hoạt động đúng chế độ (đóng, mở, hoặc khuếch đại), bạn cần cung cấp cho nó những mức điện áp và dòng điện "mồi" phù hợp. Các điện trở được bố trí khéo léo xung quanh transistor sẽ giúp thiết lập các điều kiện làm việc lý tưởng này, đảm bảo transistor hoạt động ổn định và hiệu quả theo đúng ý đồ thiết kế.
Nhìn chung, dù chỉ là một linh kiện nhỏ bé và đơn giản, điện trở lại có vô vàn ứng dụng. Từ việc bảo vệ những linh kiện nhạy cảm, tạo ra các mức điện áp cần thiết, đến tham gia vào các mạch xử lý tín hiệu phức tạp, điện trở thực sự là người hùng thầm lặng trong thế giới điện tử.
